球面透鏡系列
紫外熔石英(JGS1)雙凹球面透鏡
材 料:JGS1（紫外熔石英）
設(shè)計波長:587.6nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.1mm
面 型:λ/[email protected]
光 潔 度:40-20
偏 心:<3'
有效孔徑:>90%
倒 邊:<0.2×45°
鍍 膜:UV AR:290-370nm
 |
點擊下載產(chǎn)品目錄 |
紫外熔石英(JGS1)雙凹球面透鏡 (尺寸及鍍膜可按用戶需求定制)單位(mm)

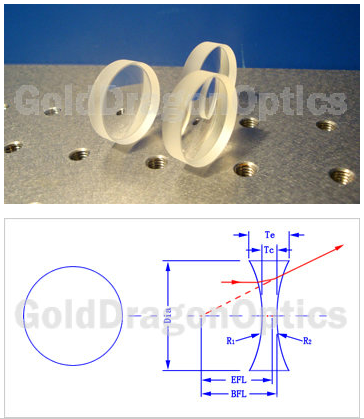

| 編號(NO.) | 焦距(EFL) | 直徑(Dia) | R1=R2 | 中心厚(Tc) | 邊厚(Te) | 后焦距(BFL) |
| 12D4797R | -6.00 | 6.00 | -5.87 | 2.50 | 4.10 | -6.80 |
| 12D4148R | -12.00 | 6.00 | -11.46 | 3.00 | 3.80 | -12.99 |
| 12D4271R | -9.00 | 9.00 | -8.63 | 2.50 | 5.00 | -9.82 |
| 12D4014R | -18.00 | 9.00 | -16.96 | 3.00 | 4.20 | -19.00 |
| 12D4771R | -15.00 | 12.70 | -14.21 | 3.00 | 6.00 | -16.00 |
| 12D4650R | -25.00 | 12.70 | -23.39 | 3.00 | 4.80 | -26.01 |
| 12D4269R | -30.00 | 12.70 | -27.98 | 3.00 | 4.50 | -31.01 |
| 12D4511R | -50.00 | 12.70 | -46.32 | 3.00 | 3.90 | -51.02 |
| 12D4931R | -25.00 | 25.40 | -23.39 | 3.00 | 10.50 | -26.01 |
| 12D4293R | -50.00 | 25.40 | -46.39 | 3.50 | 7.00 | -51.19 |
| 12D4735R | -75.00 | 25.40 | -69.32 | 3.50 | 5.80 | -76.19 |
| 12D4103R | -100.00 | 25.40 | -92.24 | 3.50 | 5.30 | -101.19 |
