球面透鏡系列
紫外熔石英(JGS1)正彎月球面透鏡
材 料:JGS1（紫外熔石英）
設計波長:587.6nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.1mm
面 型:λ/[email protected]
光 潔 度:40-20
偏 心:<3'
有效孔徑:>90%
倒 邊:<0.2×45°
鍍 膜:UV AR:290-370nm
 |
點擊下載產品目錄 |

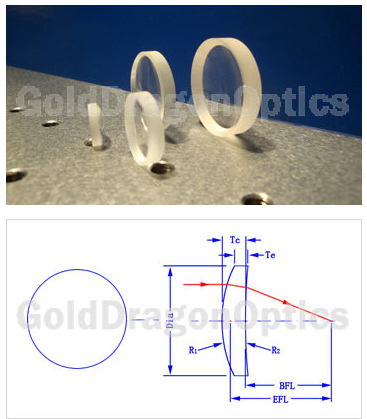

紫外熔石英(JGS1)正彎月球面透鏡 (尺寸及鍍膜可按用戶需求定制)單位
| 編號(NO.) | 焦距(EFL) | 直徑(Dia) | 半徑(R) | 中心厚(Tc) | 邊厚(Te) | 后焦距(BFL) |
| 12E4173R | 100.00 | 25.40 | (R1)31.00(R2)91.84 | 4.00 | 2.20 | 95.94 |
| 12E4197R | 150.00 | 25.40 | (R1)47.60(R2)151.34 | 3.20 | 2.00 | 146.83 |
| 12E4467R | 200.00 | 25.40 | (R1)64.20(R2)211.05 | 2.90 | 2.00 | 197.16 |
| 12E4329R | 300.00 | 25.40 | (R1)97.60(R2)333.25 | 2.60 | 2.00 | 297.49 |
| 12E4484R | 500.00 | 25.40 | (R1)166.80(R2)609.58 | 2.40 | 2.00 | 497.74 |
| 12E4950R | 1000.00 | 25.40 | (R1)347.09(R2)1425.70 | 2.20 | 2.00 | 998.01 |
| 12E4412R | 100.00 | 50.80 | (R1)30.60(R2)81.89 | 10.70 | 1.20 | 89.01 |
| 12E4125R | 150.00 | 50.80 | (R1)46.50(R2)136.01 | 7.80 | 2.70 | 142.09 |
| 12E4560R | 200.00 | 50.80 | (R1)63.00(R2)194.67 | 6.60 | 2.90 | 193.41 |
| 12E4984R | 300.00 | 50.80 | (R1)97.60(R2)330.21 | 5.40 | 3.00 | 294.78 |
| 12E4150R | 500.00 | 50.80 | (R1)165.40(R2)588.25 | 5.00 | 3.60 | 495.25 |
| 12E4822R | 1000.00 | 50.80 | (R1)355.73(R2)1580.20 | 5.00 | 4.30 | 995.58 |
