球面透鏡系列

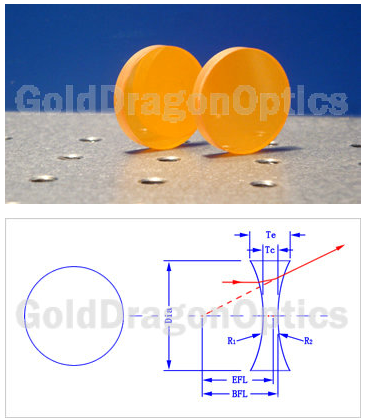

硒化鋅（ZnSe）雙凹球面透鏡
材 料:ZnSe（硒化鋅）
設計波長:10.6μm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.2mm
面 型:λ/[email protected]
光 潔 度:60-40
偏 心:<3'
有效孔徑:>80%
倒 邊:<0.2×45°
鍍 膜:IR AR Coating 8-12μm
 |
點擊下載產品目錄 |
硒化鋅（ZnSe）雙凹球面透鏡 (尺寸及鍍膜可按用戶需求定制)單位
| 編號(NO.) | 焦距(EFL) | 直徑(Dia) | R1=R2 | 中心厚(Tc) | 邊厚(Te) | 后焦距(BFL) |
| 14D7671R | -25.40 | 25.40 | -71.83 | 2.00 | 4.30 | -25.81 |
| 14D7503R | -50.00 | 25.40 | -140.85 | 2.00 | 3.20 | -50.41 |
| 14D7877R | -75.00 | 25.40 | -210.98 | 2.00 | 2.80 | -75.42 |
| 14D7071R | -100.00 | 25.40 | -281.12 | 2.00 | 2.60 | -100.42 |
| 14D7902R | -200.00 | 25.40 | -561.65 | 2.00 | 2.30 | -200.42 |
