球面透鏡系列
BaF2平凸球面透鏡
材 料:BaF2(氟化鋇)
設計波長:4.0μm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.2mm
面 型:λ/[email protected]
光 潔 度:80-50
偏 心:<3'
有效孔徑:>80%
倒 邊:<0.2×45°
鍍 膜:IR AR Coating 3-5μm
 |
點擊下載產品目錄 |

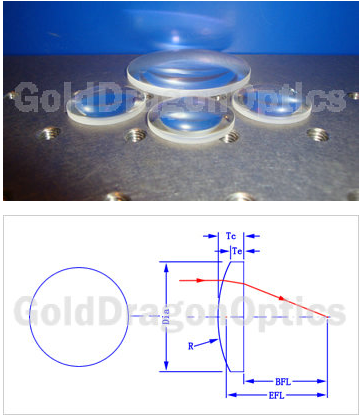

BaF2平凸球面透鏡 (尺寸及鍍膜可按用戶需求定制)單位
| 編號(NO.) | 焦距(EFL) | 直徑(Dia) | 半徑(R) | 中心厚(Tc) | 邊厚(Te) | 后焦距(BFL) |
| 18A0309R | 15.00 | 12.70 | 6.85 | 6.30 | 2.00 | 10.68 |
| 18A0506R | 20.00 | 12.70 | 9.13 | 4.60 | 2.00 | 16.84 |
| 18A0259R | 40.00 | 12.70 | 18.27 | 3.10 | 2.00 | 37.87 |
| 18A0583R | 30.00 | 25.40 | 13.70 | 10.60 | 2.00 | 22.72 |
| 18A0835R | 50.00 | 25.40 | 22.83 | 5.90 | 2.00 | 45.95 |
| 18A0270R | 75.00 | 25.40 | 34.25 | 4.40 | 2.00 | 71.98 |
| 18A0737R | 100.00 | 25.40 | 45.67 | 3.80 | 2.00 | 97.39 |
| 18A0618R | 150.00 | 25.40 | 68.50 | 3.20 | 2.00 | 147.80 |
| 18A0606R | 200.00 | 25.40 | 91.34 | 2.90 | 2.00 | 198.01 |
| 18A0978R | 500.00 | 25.40 | 228.35 | 2.40 | 2.00 | 498.35 |
| 18A0209R | 750.00 | 25.40 | 342.52 | 2.20 | 2.00 | 748.49 |
| 18A0820R | 1000.00 | 25.40 | 456.70 | 2.20 | 2.00 | 998.49 |
