球面透鏡系列
Si平凸球面透鏡
材 料:Si(硅)
設計波長:4.0μm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.2mm
面 型:λ/[email protected]
光 潔 度:60-40
偏 心:<3'
有效孔徑:>80%
倒 邊:<0.2×45°
鍍 膜:IR AR Coating 3-5μm
 |
點擊下載產品目錄 |

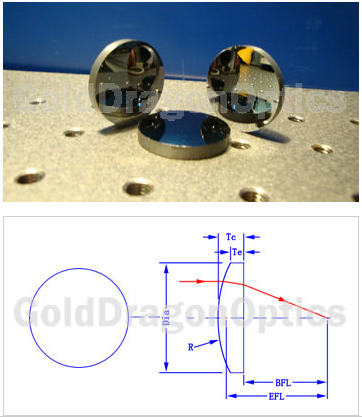

Si平凸球面透鏡 (尺寸及鍍膜可按用戶需求定制)單位
| 編號(NO.) | 焦距(EFL) | 直徑(Dia) | 半徑(R) | 中心厚(Tc) | 邊厚(Te) | 后焦距(BFL) |
| 16A8308R | 15.00 | 12.70 | 36.38 | 2.60 | 2.00 | 14.24 |
| 16A8126R | 20.00 | 12.70 | 48.51 | 2.40 | 2.00 | 19.30 |
| 16A8943R | 40.00 | 12.70 | 97.01 | 2.20 | 2.00 | 39.36 |
| 16A8281R | 25.40 | 25.40 | 61.60 | 3.30 | 2.00 | 24.44 |
| 16A8862R | 50.00 | 25.40 | 121.27 | 4.00 | 3.30 | 48.83 |
| 16A8949R | 75.00 | 25.40 | 181.90 | 4.00 | 3.60 | 73.83 |
| 16A8020R | 100.00 | 25.40 | 242.53 | 4.00 | 3.70 | 98.83 |
| 16A8336R | 150.00 | 25.40 | 363.80 | 4.00 | 3.80 | 148.83 |
| 16A8019R | 200.00 | 25.40 | 485.06 | 4.00 | 3.80 | 198.83 |
| 16A8023R | 500.00 | 25.40 | 1212.65 | 2.10 | 2.00 | 499.39 |
| 16A8599R | 750.00 | 25.40 | 1818.98 | 2.00 | 2.00 | 749.42 |
| 16A8810R | 1000.00 | 25.40 | 2425.30 | 2.00 | 2.00 | 999.42 |
