柱面透鏡系列
紫外熔石英（JGS1）平凹柱面透鏡
材 料:JGS1（紫外熔石英）
設(shè)計波長:587.6nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.2mm
面 型:λ/[email protected]
光 潔 度:60-40
偏 心:<3'
有效孔徑:>90%
倒 邊:<0.2×45°
鍍 膜:UV AR 290-370nm
 |
點擊下載產(chǎn)品目錄 |

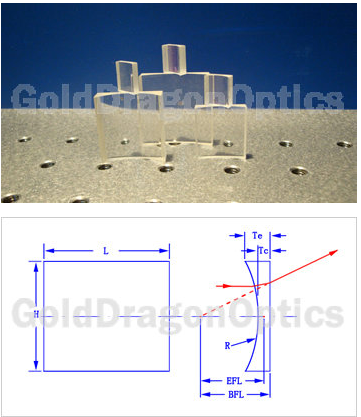

紫外熔石英（JGS1）平凹柱面透鏡 (尺寸及鍍膜可按用戶需求定制)單位(mm)
| 編號(NO.) | 焦距(EFL) | 長(L) | 寬(H) | 半徑(R) | 中心厚(Tc) | 邊厚(Te) | 后焦距(BFL) |
| 22K4351S | -8.00 | 11.00 | 7.20 | -3.67 | 2.00 | 4.90 | -9.37 |
| 22K4372S | -10.00 | 14.00 | 9.00 | -4.58 | 2.00 | 5.60 | -11.37 |
| 22K4155S | -12.70 | 15.00 | 10.00 | -5.82 | 2.00 | 4.80 | -14.07 |
| 22K4836S | -25.00 | 15.00 | 10.00 | -11.46 | 2.00 | 3.10 | -26.37 |
| 22K4326S | -25.00 | 23.00 | 15.00 | -11.46 | 2.00 | 4.80 | -26.37 |
| 22K4767S | -25.00 | 30.00 | 20.00 | -11.46 | 2.00 | 7.80 | -26.37 |
| 22K4498S | -25.40 | 33.00 | 22.00 | -11.65 | 2.00 | 9.70 | -26.77 |
| 22K4166S | -30.00 | 30.00 | 20.00 | -13.75 | 2.00 | 6.30 | -31.37 |
| 22K4385S | -75.00 | 30.00 | 20.00 | -34.39 | 2.00 | 3.50 | -76.37 |
| 22K4245S | -100.00 | 45.00 | 30.00 | -45.85 | 3.00 | 5.50 | -102.06 |
| 22K4989S | -500.00 | 45.00 | 30.00 | -229.25 | 3.00 | 3.50 | -502.06 |
